Rotary řetězy
Slouží pro přenos velké tažné síly při malé obvodové rychlosti - max. do 0,3 m/s. Tyto řetězy je možno vyrobit pro použití ve vodě z nerezové oceli.

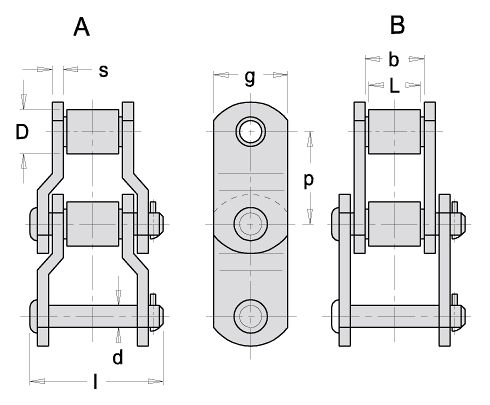

Válečkové řetězy - s lomenými články ROTARY
dle DIN 8182 / ANSI API
| Tov. oz. | Typ | p inch |
p mm |
b mm min. |
d mm |
D mm |
l mm |
g mm |
s mm |
FB kN |
FA kg |
Q kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RV-TXS 882 | A | 2,610 | 66,3 | 27,5 | 11.1 | 22,2 | 68 | 29 | 6,3 | 127 | 1,135 | 5,57 |
| RV- 603 | A | 3,000 | 76,2 | 38,0 | 14,0 | - | 86,5 | 40 | 8,0 | 240 | 2,145 | 9,80 |
| RV-3067X | A | 3,067 | 77,9 | 40,0 | 19,00 | 41,30 | 98,7 | 50 | 10,0 | 500 | 2,724 | 19,1 |
| RV-3 | A | 3,075 | 78,1 | 38,1 | 17,92 | 31,75 | 93,0 | 45 | 8,0 | 340 | 2,315 | 12,3 |
| RV-3 PD | B | 3,075 | 78,1 | 38,0 | 17,92 | 31,75 | 87,0 | 45 | 8,0 | 340 | 2,315 | 11,6 |
| RV-1664 A | A | 4,000 | 101,6 | 55,5 | 30,18 | 57,15 | 141,0 | 82 | 14,0 | 1135 | 6,674 | 41,4 |
| RV-4 | A | 4,063 | 103,2 | 49,2 | 23,92 | 44,45 | 129,0 | 60 | 14,0 | 680 | 4,086 | 26,4 |
| RV-4 UP | A | 4,063 | 103,2 | 49,2 | 23,92 | 60,00 | 129,0 | 60 | 14,0 | 680 | 4,086 | 31,0 |
| RV-E 4073 | A | 4,073 | 103,4 | 49,5 | 25,40 | 45,20 | 131,0 | 60 | 14,0 | 771 | 5,221 | 27,2 |
| RV-795 | A | 4,090 | 103,89 | 49,2 | 25,40 | 50,80 | 135,0 | 70 | 15,0 | 900 | 5,221 | 31,8 |
| RV-1605 AAA | A | 5,000 | 127.0 | 64,5 | 34,90 | 63,50 | 168,5 | 90 | 19,0 | 1700 | 9,534 | 59,6 |
| RV-5 | A | 5,000 | 127.0 | 70,0 | 34,90 | 63,50 | 174,0 | 90 | 19,0 | 1700 | 9,534 | 60,6 |
| FB — Pevnost při přetržení Q — Hmotnost řetězu FA — Maximální provozní zatížení |
